Ø 机电一体化设计、体积小、重量轻，使用方便；
Ø 采用ARM+DSP芯片进行控制和数据处理，速度快，功耗低；
Ø 多参数Ra，Rz，Rq，Rt，Rp，Rv，R3z，R3y，Rz(JIS)，Rs，Rsk，Rsm，Rku。
Ø 200μm 大量程测量范围。
Ø 320*240彩屏显示器，数字/图形显示；高亮无视角；
Ø 显示器信息丰富、直观、可显示全部参数及图形；
Ø 兼容GB、ISO、DIN、ANSI、JIS多个国家标准；

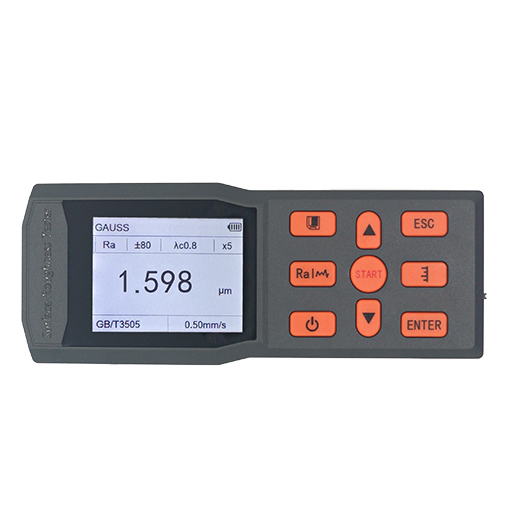

TR200便携式粗糙度仪
一、应用范围
北京粗糙度仪厂家-北京时代生产的粗糙度仪TR200用于金属与非金属被测零件表面粗糙度的测量，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等其他异型面（配适用传感器）。
二、功能特点
· 大量程，多参数，14种参数：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；
· 校准样块采用光学玻璃基体，由计量院检定，精度高，不易划伤，使用寿命长；
· 128×64 OLED点阵显示器，数字/图形显示；高亮无视角；
· 采用DSP芯片进行控制和数据处理，速度快，功耗低；
· 机电一体化设计，体积小，重量轻，使用方便；
· 具有传感器触针位置指示功能；
· 兼容ISO、DIN、ANSI、JIS等美国、德国、日本、英国多个国家标准；
· 显示信息丰富、直观、可显示全部参数及图形；
· 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
· 有剩余电量指示图标，提示用户及时充电；
· 可显示充电过程指示，操作者可随时了解充电程度
· 连续工作时间大于20小时
· 大容量数据存储，可存储100组原始数据及波形。
· 可连接专用打印机，现场打印测量结果
· 实时时钟设置及显示，方便数据记录及存储。
· 具有自动休眠、自动关机等节电功能
· 可靠防电机走死电路及软件设计，高稳定性；
· 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
· 全金属壳体设计，坚固、小巧、便携、可靠性高。
· 中/英文语言选择；
· 可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件。
三、技术参数
名称 | 内容 |
测量范围 | Z轴（垂直） | 200μm； |
X轴（水平） | 17.5mm（0.71inch）； |
分辨率 | Z轴（垂直） | 0.002μm±20μm； |
0.004μm±40μm； |
0.008μm±80μm； |
项目 | 参数 | Ra Rz Rq Rt； Rp Rv R3z R3y Rz(JIS)； Rs Rsk Rku Rsm Rmr； |
标准 | ISO4287国际标准；ANSI B46.1美国标准； DIN4768 德国标准；JIS B601 日本标准 |
图形 | 支承率曲线，粗糙度，滤波波形； |
滤波器 | RC,PC-RC,Gauss,D-P； |
取样长度（lr） | 0.25,0.8,2.5； |
评定长度（ln） | Ln=lr×n n=1～5； |
传感器 | 测量原理 | 位移式差动电感； |
触针 | 天然金刚石，90锥角，针尖半斤5μm； |
测力 | ＜4mN； |
导头 | 硬质合金，滑行方向半径40mm； |
滑行速度 滑行速度 | lr=0.25 ，Vt=0.135mm/S； |
lr=0.8 ， Vt=0.5mm/S； |
lr=2.5 ， Vt=1mm/S； |
返回 Vt=1mm/S； |
示值精度 | 0.001μm； |
示值误差 | ±（5nm+0.1A） A：多刻线样板参数Ra的标准值 |
示值变动性 | 不大于3%； |
残余轮廓 | 不大于0.01μm； |
电源 | 内置锂电池，用DC5V，2000mA充电器充电； |
外形尺寸 | 156mm×61mm×45mm； |
重量 | 约450g |
工作环境 | 温度：-20℃～40℃ 湿度：＜90%RH |
储存运输环境 | 温度：-40℃～60℃ 湿度：＜90%RH |
可选配件 | 曲面传感器、小孔传感器、深槽传感器、延长杆、转接杆、200mm测量平台、300mm大理石测量平台 |
四、产品配置
1、TR200粗糙度仪主机1台
2、多刻线校准样块1块
3、校准样块支架1个
4、简易支架1个
5、充电器1个
6、数据线1根
7、改锥1把
8、说明书1本
9、合格证1张
10、保修卡1张
11、ABS仪器专用箱1
