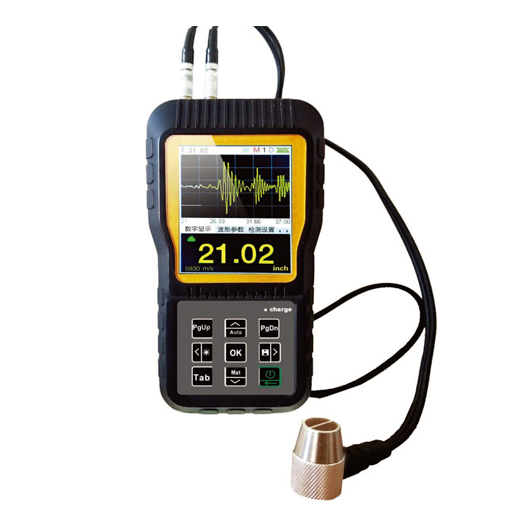

HG-U800波形超声波测厚仪

HG-U800波形超声波测厚仪

穿透涂层测厚

拥有穿透涂层测厚功能使您免除辛苦打磨的繁琐准备工作,只需略微处理涂层表面就可以实现轻松测厚

探头零点自校准

先进的探头零点校准技术,跟踪新技术潮流。结合测温功能的校准技术,免除您一款测厚仪无法测量其他材料的烦恼,更解决了探头零点漂移造成的测量误差,保证测值准确,避免频繁更换设备

新型A扫/B扫快照功能,同步数显

HG-U800系列产品提供A扫/B扫波形显示功能,用户可在屏幕上直接看到超声信号波形,便于验证测量数据、分析问题,波形下方同步显示测量厚度值,显示形象,直观

便捷的文件存储

采用可视化的UI文件管理界面,通过按键直接对文件/文件夹操作,实现数据存储功能,并可读取存储文件数据回放超声波形

单双晶切换,支持多种探头

单双晶功能切换可分别实现对超薄零件及较厚零件的测量,并具有0.001mm的分辨能力,支持多种探头,可应用各种场景

超薄件测厚

可以测量1mm一下超薄件,最薄可测0.15mm

0.00
0.00


穿透涂层测厚

拥有穿透涂层测厚功能使您免除辛苦打磨的繁琐准备工作,只需略微处理涂层表面就可以实现轻松测厚

探头零点自校准

先进的探头零点校准技术,跟踪新技术潮流。结合测温功能的校准技术,免除您一款测厚仪无法测量其他材料的烦恼,更解决了探头零点漂移造成的测量误差,保证测值准确,避免频繁更换设备

新型A扫/B扫快照功能,同步数显

HG-U800系列产品提供A扫/B扫波形显示功能,用户可在屏幕上直接看到超声信号波形,便于验证测量数据、分析问题,波形下方同步显示测量厚度值,显示形象,直观

便捷的文件存储

采用可视化的UI文件管理界面,通过按键直接对文件/文件夹操作,实现数据存储功能,并可读取存储文件数据回放超声波形

单双晶切换,支持多种探头

单双晶功能切换可分别实现对超薄零件及较厚零件的测量,并具有0.001mm的分辨能力,支持多种探头,可应用各种场景

超薄件测厚

可以测量1mm一下超薄件,最薄可测0.15mm

HG-U800系列超声波测厚仪将“穿透涂层”及“超薄测量”发挥到极致,同时添加了“波形显示”、“数据回放”及“单双晶切换”功能,并兼顾可靠性、性能与耐用性,无论您在何处检测,HG-U800系列超声波测厚仪都是您最值得信任的伙伴。HG-U800系列智能地结合了先进的探头零点校准技术与温度检测功能,解决了探头磨损、探头更换或高温测量时的零点误差;回波-回波检测技术的应用使检测精度趋近完美,消除了材料上油漆等保护层影响,极大地提高了生产效率;0.15mm的最小测量厚度及0.001mm的分辨率伴随着彩色液晶屏波形数据显示功能,使产品通用性更强。这种创新的测厚仪会提供给用户超凡的使用体验。适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。


突出特点

穿透涂层测厚

强大的穿透涂层测厚功能使您免除辛苦打磨的繁琐准备工作,只需略微处理涂层表面就可以实现轻松测厚

探头零点自校准

先进的探头零点校准技术,跟踪世界最新技术潮流。结合测温功能的校准技术,免除您一款测厚仪无法测量其他材料的烦恼,更解决了探头零点漂移造成的测量误差,保证测值准确,避免频繁更换设备

新型A扫/B扫快照功能,同步数显

HG-U800系列产品提供A扫/B扫波形显示功能,用户可在屏幕上直接看到超声信号波形,便于验证测量数据、分析问题,波形下方同步显示测量厚度值,显示形象,直观

便捷的文件存储

采用可视化的UI文件管理界面,通过按键直接对文件/文件夹操作,实现数据存储功能,并可读取存储文件数据回放超声波形

单双晶切换,支持多种探头

单双晶功能切换可分别实现对超薄零件及较厚零件的测量,并具有0.001mm的分辨能力,支持多种探头,可应用各种场景

超薄件测厚

可以测量1mm一下超薄件,最薄可测0.15mm

性能

测量分辨率:0.01/0.001mm

高精度的测量电路保证在整个测量范围内都为0.01/0.001mm或0.0001/0.00001inch的分辨率

性能指标

工作原理

超声波(脉冲-回波/回波-回波

检测范围

普通模式0.15-300mm

穿透涂层1-100mm

(取决于探头、被测材料和表面状况)

检测分辨率

0.01mm(> 100mm)/0.001mm(<100mm)

示值精度

±(0.5%H+0.01)mm

声速

1000~9999m/s

零点校准

通过独特的零点校准技术实现探头零点的校准

波形显示

波形信号同步显示;测值显示实心/空心变化,直观指示是否能正常测量,波形下方同步显示测量厚度值

外型尺寸

165×82×30 mm、重250g

激励脉冲

150V负尖脉冲

增益             20-60dB/自动

频率带宽         0.2-15MHz

TFT彩屏显示

2.8寸320x240液晶彩屏显示,精美印刷体文字、数字及符号,高亮度EL背光

测量刷新频率

单点测量时5次/秒、扫描模式25次/秒

测值显示

3个定制的测值显示区,可选择在线统计值或声速

数据统计

在线统计:最大、最小、标准偏差

文件统计:最大/小值、均值、均方差

数据组

可新建并命名文件夹,文件根据设定目录自动存储

语言             /英文

单位             mm/inch

电源内置可充电锂电池,不需要反复更换电池,充电指示,显示电量状态

工作时间

可连续工作5小时(标准测试条件下)

自动关机

可以设置自动关机时间,5,15,30分钟

标配

主机

探头

机箱

充电器

1台

1只

1组

1个

说明书

包装箱

耦合剂

数据线

1本

1个

1瓶

1条
