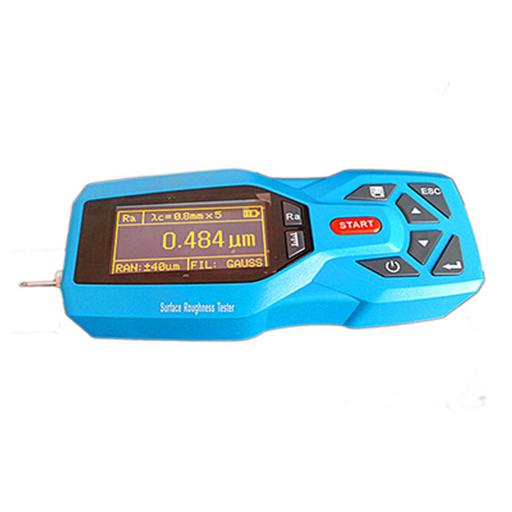

北京时代TR220便携式粗糙度仪
一、应用范围
北京粗糙度仪厂家-北京时代生产的粗糙度仪TR220用于金属与非金属被测零件表面粗糙度的测量，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等其他异型面（配适用传感器）。
二、功能特点
· 大量程，多参数，14种参数：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；
· 校准样块采用光学玻璃基体，由计量院检定，精度高，不易划伤，使用寿命长；
· 128×64 OLED点阵显示器，数字/图形显示；高亮无视角；
· 采用DSP芯片进行控制和数据处理，速度快，功耗低；
· 机电一体化设计，体积小，重量轻，使用方便；
· 具有传感器触针位置指示功能；
· 兼容ISO、DIN、ANSI、JIS等美国、德国、日本、英国多个国家标准；
· 显示信息丰富、直观、可显示全部参数及图形；
· 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
· 有剩余电量指示图标，提示用户及时充电；
· 可显示充电过程指示，操作者可随时了解充电程度
· 连续工作时间大于20小时
· 大容量数据存储，可存储100组原始数据及波形。
· 可连接专用打印机，现场打印测量结果
· 实时时钟设置及显示，方便数据记录及存储。
· 具有自动休眠、自动关机等节电功能
· 可靠防电机走死电路及软件设计，高稳定性；
· 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
· 全金属壳体设计，坚固、小巧、便携、可靠性高。
· 中/英文语言选择；
· 可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件。
三、技术参数
测量参数 | Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr |
测量范围 | Ra： 0.005 um ~ 16.00 um |
显示范围 | Ra,Rq：0.005μm~16μm；Rz, Rv ,R3z,Rt,Rp,R3z： 0.02μm~160μm Rsm, Rs：1mm；Rmr：0~100%；Rsk：0~100% |
示值精度 | 0.001μm |
量程范围 | ±20μm，±40um，±8μm |
取样长度L | 0.25 ， 0.80 ， 2.50，自动 |
评定长度 | 1L~5L（可选，L为取样长度） |
测量行程长度 | 3L~7L（可选，L为取样长度） |
最大驱动行程长度 | 17.5mm / 0.71 inch |
最小驱动行程长度 | 1.3mm / 0.052 inch |
示值误差 | ≤±7% |
示值变动性 | ＜6% |
针尖角度 | 90° |
测量轮廓 | 粗糙度，波纹度，原始轮廓 |
滤波器 | RC,PC-RC,Gauss,D-P |
内部存储能力 | 100组数据 |
数据接口 | USB |
电池 | 内置锂离子充电电池 |
外形尺寸 | 141 mm×55 mm×40mm |
产品重量 | 400g |
工作环境条件 | 温 度： -20℃～60℃ 相对湿度：< 90% 周围无振动、无腐蚀性介质 |
可选附件 | 曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、
微型打印机、KA620测量平台 |
四、标准配置
1、TR220粗糙度仪主机1台
2、多刻线校准样块1块
3、校准样块支架1个
4、简易支架1个
5、充电器1个
6、数据线1根
7、改锥1把
8、说明书1本
9、合格证1张
10、保修卡1张
11、ABS仪器专用箱1
