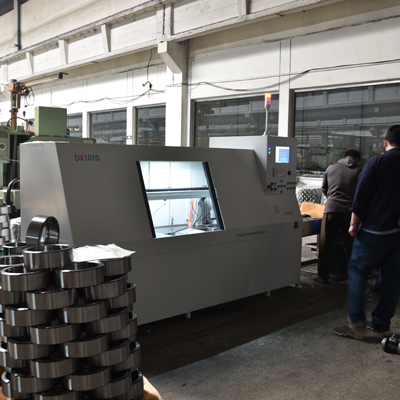

轴承套圈在线自动检测设备由机械结构、自动控制、多通道超声检测、智能判伤四部分组成。

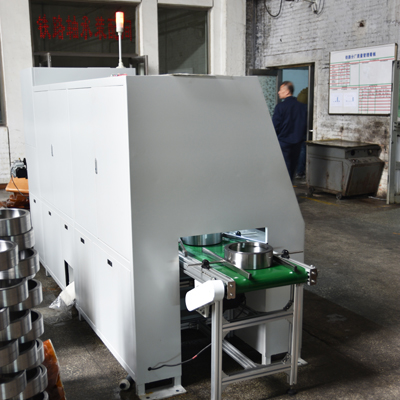

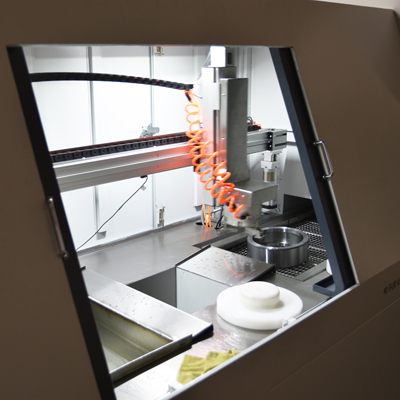

1. 机械结构由上料装置、检测水槽、分拣装置、下料装置三步组成,实现轴承搬运、上料、抓取、定位、旋转、超声检测、喷淋、烘干、上油以及下料等一系列动作。
2. 自动控制系统基于FPGA为主控制芯片自主研发,该控制系统实现手动/自动操作、控制面板、智能保护、运行状态显示、异常报警等功能。多通道超声波设备自主研发。
3. 超声波各通道间严格独立,每个通道都独立的发射与接收电路和控制时序,克服组合探头之间的差异的影响。
4. 智能判伤是基于Qt研发上位机软件,采用模糊模式识别方法,实现检测过程自动识别缺陷,误检率小于2%。
该产品的优点:
1. 实现了轴承的超声波自动检测,检测效率高,每分钟:2-3个;
2. 实现了轴承超声波智能判伤,误检率小于2%;
3. 实现了轴承超声检测、清洗、烘干、上油全自动化;
4. 操作简单;
5. 所有检测工件的检测信息都记录在电脑中,便于备案和查询;
6. 仪器抗干扰能力强,在生产车间也可安全稳定的运行。
探伤效能 |

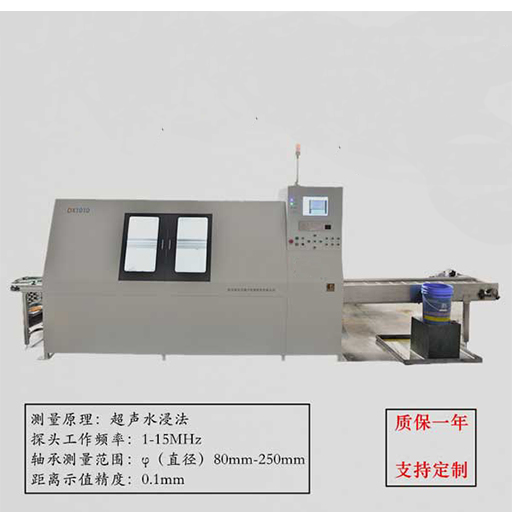

测量原理 | 超声水浸法 |
探头工作频率 | 1~15MHz |
轴承测量范围 | Φ(直径)80mm~250mm |
距离示值精度 | 0.1mm |
壁厚测量范围 | 8~200mm |
工作模式 | 自动判别模式和定时工作模式 |
工作效率 | 2~3个/每分钟 |
检测覆盖率 | >130% |
仪器指标 |
重复频率 | 通道2KHz |
增益范围 | 0.0 - 80.0dB,步进0.1dB、1.0dB、2.0dB、6.0dB,或直接输入增益值 |
采样率 | 200MHz |
检波 | 全波,正半波,负半波,射频 |
工作方式 | 单收发,可通过选件扩展为一发一收 |
检测范围 | 纵波:钢2~10,000mm |
水平线性误差 | ≤0.4% |
垂直线性误差 | ≤4% |
灵敏度余量 | ≥60dB(配用2.5P20探头发现距探测面200mm的Φ2平底孔) |
探伤系统综合性能 |
周向灵敏度差 | ≤4dB |
信噪比 | 纵横向各通道L2级别的人工伤上反映的信号和噪声幅度的差值≥10dB |
漏误报率 | ≤1% |
系统稳定性 | 2h≤2dB |
