本仪器符合以下标准：GB/T 4956-1985磁性金属基体上非磁性覆盖层厚度测量，磁性方法；GB/T 4957-1985非磁性金属基体上非导电覆盖层厚度测量，涡流方法。JB/T 8393-1996磁性和涡流式覆层厚度测量仪JJG 889-95《磁阻法测厚仪》 JJG818-93《电涡流式测厚仪》
l 产品特点：
l 全中文界面操作，更方便；
l 2.7寸OLED亮屏，显示清晰；
l 主机侧面设计有大型防滑条，握感舒适；
l 菜单式操作，操作简单方便
l 本仪器采用了磁性和涡流两种测厚方法
l 可配7 种测头F400、F1、F1/90°、F10、CN02、N1
l 可存贮495 个测量值；
l 可设置限界：对限界外的测量值能自动报警；并可用直方图对一批测量值进行分析；
l 具有与PC 机通讯的功能：可将测量值、统计值传输至PC 机，以便对数据进行进一步处理；
l 设有两种关机方式：手动关机方式和自动关机方式。
l 可自行更换充电电池；
l 采用9芯插座；
l 标准USB接口，可通过软件与上位机通讯；
† 技术参数：
测量原理： 磁感应和电涡流
探头连接方式： 分体式导线连接（可更换）
温湿度： 0-40℃ 20%RH～90%RH
统计功能： 平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）
工作方式： 直接方式(DIRECT)和成组方式(Appl)
测量方式： 连续测量方式（CONTINUE）和单次测量方式（SINGLE）
上下限设置： 有
存储能力： 495 个测量值
连接计算机： 能连接电脑
关机方式： 手动和自动
电源： 5x1.2v镍氢电池
† 标准配置：

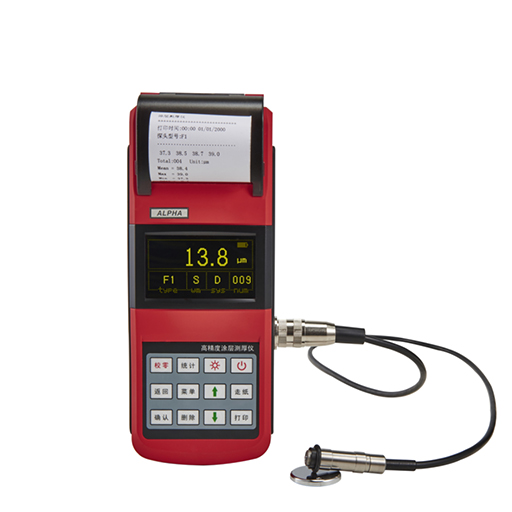

涂层测厚仪主机；
F1头或N1头；
标准片一套：
50um 100um 200um 500um 1000um；
铁基体或铝基体；
5x1.2v镍氢电池；
通讯线及数据处理软件。
†涂层测厚仪可选探头参数表
测头型号 | F400 | F1 | F1/90 | F10 | N1 | CN02 |
工作原理 | 磁感应 | 电涡流 |
测量范围（um） | 0-400 | 0-1250 | 0-10000 | 0-1250(铜上镀铬0-40um) | 10-200 |
低限分辨力(um) | 0.1 | 0.1 | 10 | 0.1 | 1 |
示值误差 | 一点校准(um) | ±[3%H+1] | ±[3%H+10] | ±[3%H+1.5] | ±[3%H+1] |
两点校准(um) | ±[(1～3)%H+0.7] | ±[(1～3)%H+1] | ±[(1～3)%H+10] | ±[(1～3)%H+1.5] | - |
测量条件 | 最小曲率半径(mm) | 凸 1 | 凸1.5 | 平直 | 10 | 3 | 平直 |
基体最小面积的直径(mm) | ф3 | ф7 | ф7 | ф40 | ф5 | ф7 |
最小临界厚度(mm) | 0.2 | 0.5 | 0.5 | 2 | 0.3 | 无限制 |
† 涂层测厚仪探头选择表
覆盖层
基体 | 有机材料等非磁性覆盖层 (如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等) | 非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等) |
覆盖层厚度不超过100µm | 覆盖层厚度超过100µm | 覆盖层厚度不超过100µm | 覆盖层厚度超过100µm |
铁、钢
等磁性金属 | 被测面积的直径大于30mm | F400 型测头 0～400µm
F1 型测头 0～1250µm | F1 型测头 0～1250µm
F10 型测头 0～10mm | F400 型测头 0～400µm
F1 型测头 0～1250µm | F1 型测头 0～1250µm
F10 型测头 0～10mm |
被测面积的直径小于30mm | F400 型测头 0～400µm | F400 型测头 0～400µm
F1 型测头 0～1250µm | F400 型测头 0～400µm | F400 型测头 0～400µm
F1 型测头 0～1250µm |
铜、铝 、
黄铜 、锌 、锡
等 有色金属 | 被测面积的直径大于5mm | N1 型测头 0～1250µm | 仅用于铜上镀铬N1 型测头 0～40µm |
塑料、印刷线路非金属基体 | 被测面积的直径大于7mm | - | CN02 型测头10～200µm |
