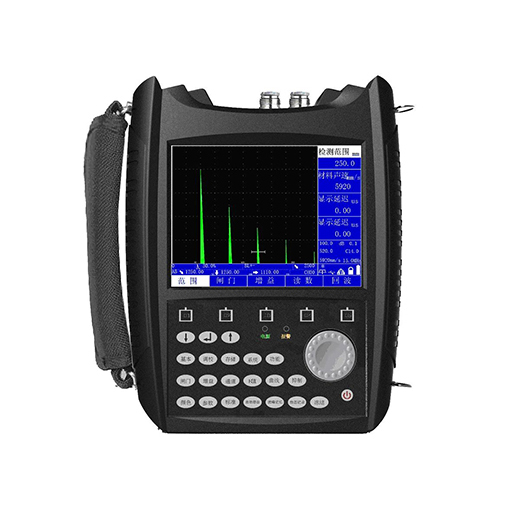

TUD290超声波探伤仪

TUD290系列彩屏数字超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏，检测速度快、精度高、波形稳定，便携。是一种用途广泛、性能、稳定性和可靠性、功能很大的通用型探伤仪。它能够快速便捷、无损伤、进行工件内部多种缺陷（裂纹、焊缝、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等）的监测、定位、评估和诊断。

一、性能特点
•100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块，工作效率高；

•方波脉冲发生器：幅值和脉宽可调，适用于探测不同材料，不同深度工件的缺陷；

•A扫描、厚度B扫描和颜色B扫描

•DAC焊缝曲线，DGS（AVG）曲线适用于锻件等工件的探伤。

•具备闸门内峰值自动捕捉功能；并设计有快捷按键和数码飞梭旋轮。

•拥有直探头、斜探头自动校准功能，使用简单方便；

•曲面修正功能根据曲面的直径自动修正缺陷位置的检测结果。

•高亮显示屏，强光，弱光环境，阳光下可清晰显示；可根据环境选择背景色和波形颜色，液晶亮度可自由设定。

•全中文触摸式键盘，操作过程全中文提示。操作简单易学；

•人机对话式界面，操作教学提示功能，主菜单，子菜单在同一窗口显示。无需寻找，一目了然。操作简单方便；
•可将波形和通道参数存储到U盘中，也可通过盘-盘拷贝的形式将已存储在探伤内的数据一次倒入U盘中，然后通过上位机软件对波形和数据进行处理；

•可连接打印机，打印探伤报告和探伤波形；

•探伤录像时长达1.5小时存储，删除，回放，上传功能。

•频谱分析功能 FFT

•焊缝图示，裂纹测深，孔径计算，曲面修正，回波包络，回波编码

•双电双充配置，支架和背包皮套携带使用方便。

•大容量锂电池，低功耗设计，可连续工作20个小时以上。高性能安保电池模块便于拆装，可以脱机独立充电

 二、技术参数

三、标准配置

数字超声波探伤仪主机、锂电池组

3A/9V电源适配器 、探头连接电缆

直探头2.5MHzø20、斜探头5MHz 13×13K2

真皮背包、耦合剂

中文说明书及文字资料

电脑连接线缆、通讯软件(探伤报告分析)
