一、 概述

该机型磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单、方便、适应性强、工作稳定。它除具有便携式机的优点外，还具有移动机种的某些长处，扩展了用途，简化了操作，还具有退磁功能。

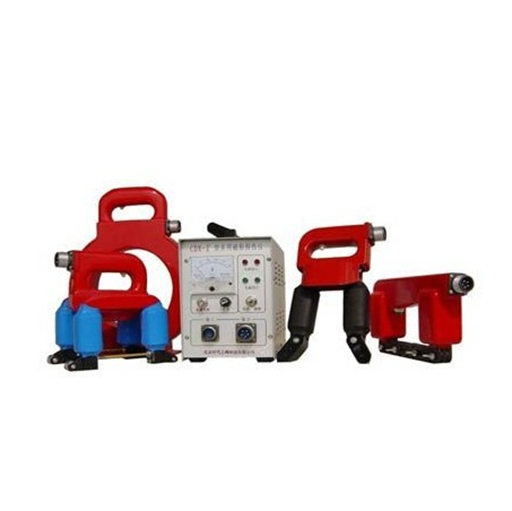

该仪器备有四种探头：（随机配Ec、D、A三种探头,特殊要求除外

1、旋转探头：（Ec型）能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位显示缺陷和伤痕。
2、电磁轭探头：（D型）它配有活关节，可以对曲面、平面工件进行探伤。
3、马蹄探头：（A型） 它可以对各种角焊缝，大型工件的内外角进行局部探伤。
4、磁环：（O型）它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕 （疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。

总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其适用于不允许通电起弧破表面零件的探伤。

二、 主要技术指标
1、提升力：
⑴旋转探头：12kg
⑵磁轭探头：大于5kg（AC）（带活关节）
⑶马蹄探头： 大于5kg
⑷磁    环： 1800AT

2、探头极距：
⑴旋转探头：100×100mm
⑵磁轭探头：0—250mm可调
⑶马蹄探头：0—185mm可调
⑷磁    环：Φ150 mm范围

3、探头工作电压：AC36V×2

4、探头工作电流：约8—12A

5、电源工作电压：AC220V±10%  50HZ

6、灵敏度：可清晰完整地显示（15/100）A型标准片上刻槽。

7、外型尺寸：260×140×170mm。

8、重量：主机重9kg，旋转磁场探头重3.5 kg，磁轭探头重2.5kg，马蹄探头重2kg，磁环重3kg。

六、设备成套性
 1、主机                                  1 台
 2、探头                                  3只
 3、电源线                               1 根
 4、输出线                               1 根
 5、保险丝管  8A                      5只
 6、照明灯泡  5W/12V             5 只
 7、说明书                               1份
 8、合格证                               1 份
 9、保修卡                               1份
